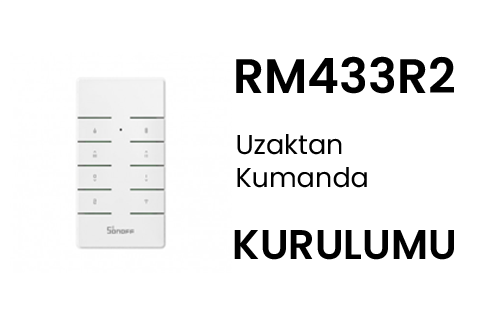

Sonoff RM433R2 Uzaktan Kumanda Kurulumu
08-07-2024
12:37
1.Kuruluma başlamadan önce Google Play Store veya App Store'dan eWeLink uygulamasını indirin.
2. RM433R2 uyumlu cihazınızı kurun.
Dimmer Eşleştirmesi için;
Dimmer'a enerji verdikten 5 saniye içerisinde herhangi bir tuşa basılı tutunuz eşleşme algılandığında Dimmer sesli olarak tepki verecektir. Cihaz ses çıkardığında eşleşme işlemi başarılı olarak tamamlanmıştır.
NOT: Eşleşme sadece enerji verildikten 5 saniye içerisinde gerçekleşiyor. Eğer eşleştiremezseniz tekrardan enerji vererek deneyiniz.
Eğer cihaz herhangi bir ses çıkarmadıysa:
Uygulamaya girip ekli cihazınızı kumanda ile kontrol edip edemediğini kontrol ediniz.
RF Bridge Eşleştirmesi için;
RF Bridge'inizi eşleştirdikten sonra RF Bridge'in içine girip " ekle " tuşuna basıp adımları takip ediniz.
Kumanda Silme için;
Ekli cihazın yanında, sol alttaki düğmeye 5 saniye basılı tutunuz. Eklemiş olduğunuz cihazdan sesli uyarı geldikten sonra silme işlemi başarıyla gerçekleştirilmiştir.
